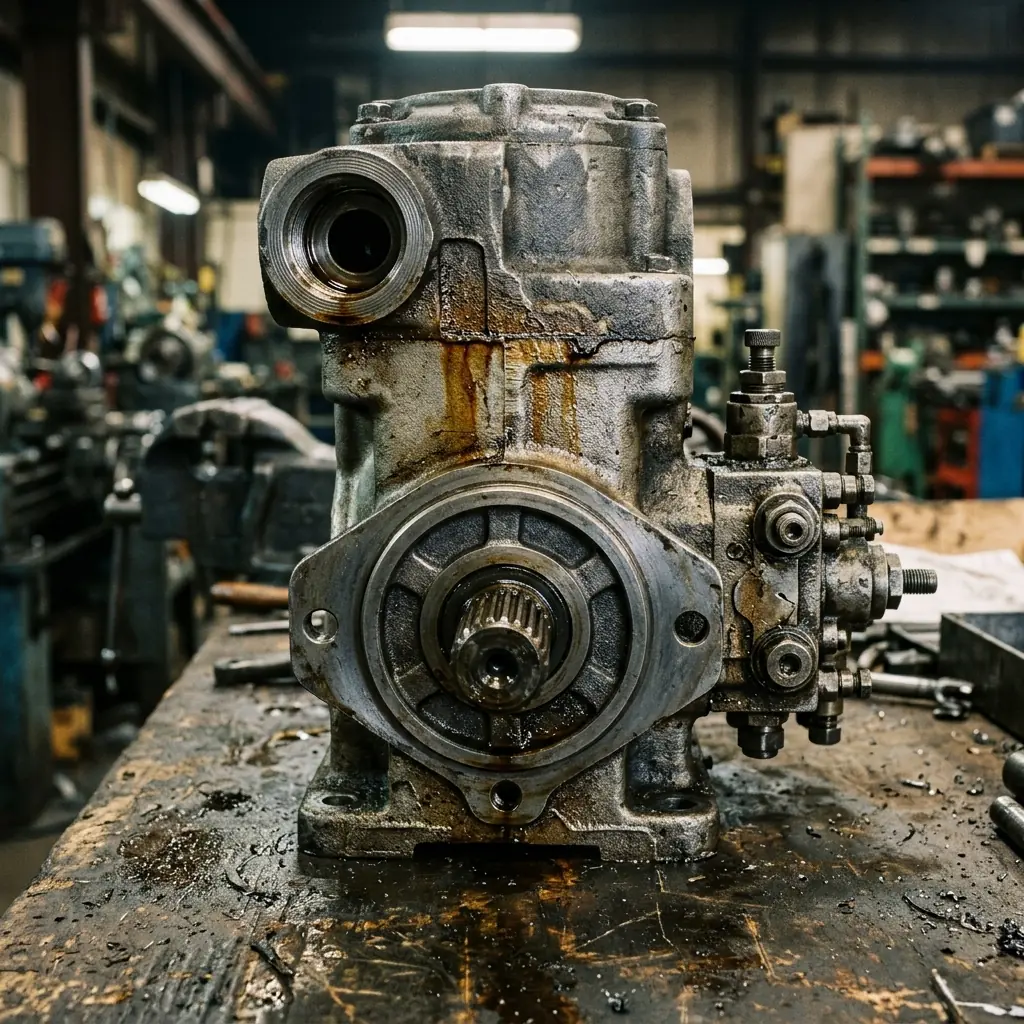

На гидравлическом экскаваторе почти всегда работает аксиально-поршневой насос переменной производительности. Внутри — блок цилиндров с поршнями, которые упираются в наклонную шайбу. Чем больше угол наклона шайбы, тем длиннее ход поршней и тем больше литров в минуту даёт насос.

Угол наклона меняет регулятор — узел, который следит за давлением в системе и нагрузкой на двигатель. Именно благодаря ему экскаватор не глохнет, когда ковш упирается в породу: насос уменьшает подачу, сохраняя мощность.

На большинстве машин стоит сдвоенный насос — две секции в одном корпусе с общим приводным валом. Каждая секция питает свою группу потребителей. Плюс небольшой насос управления (пилотный), который подаёт масло на золотники распределителя.

Из этого следует важный вывод для диагностики: если экскаватор потерял мощность только по одному движению — скорее всего, виновата одна секция или её регулятор, а не насос целиком.

Падение скорости и мощности

Самый частый симптом. Стрела поднимается медленнее, поворот платформы «вялый», при копании машина заметно теряет темп. Особенно ярко проявляется при совмещении движений: одновременно повернуть и поднять — экскаватор почти встаёт.

Обратите внимание на закономерность: износ насоса сильнее заметен под нагрузкой и на прогретом масле. Холодная машина утром работает почти нормально, а через час — «не тянет». Это классика: с ростом температуры масло становится жиже, и внутренние утечки через изношенные зазоры растут.

Шум

Здоровый насос гудит ровно. Тревожные звуки:

• высокочастотный вой, усиливающийся с ростом давления — износ распределительного диска или блока цилиндров;
• треск, «стрельба» — кавитация: насос не успевает засосать масло. Причина обычно не в самом насосе, а на всасывании: забитый фильтр, подсос воздуха, низкий уровень масла, слишком густое масло на холоде;
• стук с периодичностью оборота — разрушение подшипника вала или поломка поршня.

Кавитация опаснее всего: она убивает насос за считанные часы. Если появился характерный треск, машину нужно останавливать и искать причину на всасывающей магистрали, а не «доработать смену».

Перегрев масла

Всё, что не превратилось в полезную работу, превращается в тепло. Изношенный насос гонит масло по внутренним зазорам вхолостую — гидробак греется. Если температура поползла вверх без видимой причины, а радиатор чистый, стоит проверить насос.

Перегрев запускает порочный круг: горячее масло теряет вязкость, утечки растут, нагрев усиливается.

Масло в дренаже

У аксиально-поршневого насоса есть дренажная линия — часть масла штатно уходит через неё в бак для смазки внутренних деталей. Расход по дренажу — самый точный показатель износа. Норму даёт производитель в руководстве по ремонту; превышение в полтора-два раза говорит о том, что зазоры выросли.

Замерить просто: отсоединить дренажный шланг, направить в мерную ёмкость, запустить двигатель на рабочих оборотах без нагрузки и засечь время. Это надёжнее любых субъективных ощущений «тянет — не тянет».

Стружка в масле

Металлическая крошка на магнитной пробке или в фильтре — признак того, что разрушение уже началось. Здесь важно не просто заменить насос: вся стружка разойдётся по системе и убьёт гидромоторы и распределитель. При замене насоса после разрушения обязательно промывают систему и меняют все фильтры, иногда — рукава.

Симптом «потеря мощности» даёт не только насос. Прежде чем снимать его, стоит исключить более дешёвые причины.

Порядок такой: сначала обороты двигателя, потом фильтры и масло, потом давление, потом регулятор и только затем — насос. Практика показывает, что заметная часть «умерших насосов» оказывается сбитой настройкой клапана или забитым фильтром.

Отдельная частая история — муфта привода насоса. Резинометаллический демпфер между маховиком и валом насоса со временем разрушается, появляется стук при запуске и рывки под нагрузкой. Симптомы похожи на проблемы с насосом, а деталь стоит несоизмеримо дешевле.

Аксиально-поршневой насос ремонтопригоден, если целы корпус и блок цилиндров. В ремкомплект обычно входят поршни с башмаками, распределительный диск, подшипники, уплотнения.

Перебирать имеет смысл, когда износ равномерный, стружки в системе нет, а корпус и вал не повреждены.

Менять целиком нужно, если:

• разрушился подшипник и вал получил биение;
• на распределительном диске и блоке цилиндров глубокие задиры;
• в системе была стружка — восстановленный насос в загрязнённой системе долго не проживёт;
• машина ответственная и простой стоит дороже разницы в цене.

Ремонт аксиально-поршневого насоса требует стенда для настройки регулятора. Насос, собранный «на глаз», может выдавать давление, но не держать характеристику под нагрузкой — и вы получите ту же потерю мощности через месяц.

Насосы одной модели экскаватора различаются по исполнению: производители меняют регуляторы, типы валов, присоединительные размеры. Подбор «по модели машины» без уточнений — частая причина того, что деталь приходит и не встаёт.

Для точного подбора нужен один из вариантов:

1. Номер детали с таблички на корпусе насоса. Самый надёжный путь. У насосов Bosch Rexroth это обозначение вида A8VO, A4VG с индексами исполнения, у Kawasaki и Kayaba — свои серии.
2. Серийный номер экскаватора. По нему определяется, какое исполнение стояло с завода на конкретной машине.
3. Фотографии насоса со всех сторон, включая таблички, фланец и регулятор, плюс замеры присоединительных размеров.

Уточните заранее, нужен ли насос в сборе или только одна секция сдвоенного агрегата — это принципиально влияет на стоимость.

• Чистота масла — главное. Абразив режет зазоры между поршнями и блоком цилиндров. Меняйте фильтры по регламенту, а в условиях карьерной пыли — чаще.
• Прогрев зимой. Холодное густое масло насос засасывает с трудом, и это прямая дорога к кавитации. Дайте машине поработать без нагрузки.
• Правильная вязкость масла. Слишком густое летом — перегрев, слишком жидкое — рост внутренних утечек и падение КПД.
• Следите за температурой. Стабильный перегрев сокращает ресурс всей гидросистемы, а не только насоса.
• Не игнорируйте посторонние шумы. Кавитация, замеченная в первый день, — замена фильтра. Через неделю — замена насоса.

MPG поставляет гидравлические компоненты для карьерной и строительной техники в Казахстане: аксиально-поршневые насосы, гидромоторы, распределители, клапаны, ремкомплекты. Работаем с Bosch Rexroth, Liebherr, Komatsu, Caterpillar — оригинал и проверенные аналоги.

В разделе «Гидравлика» — более двухсот позиций. Если нужной нет в каталоге, подберём под заказ.

Отправьте номер детали, серийный номер машины или фото насоса — уточним наличие, срок и предложим варианты по цене.
