Как устроен гидроцилиндр экскаватора, почему течёт шток и падает стрела, когда менять уплотнения, а когда весь цилиндр. Подбор по номеру детали — MPG.

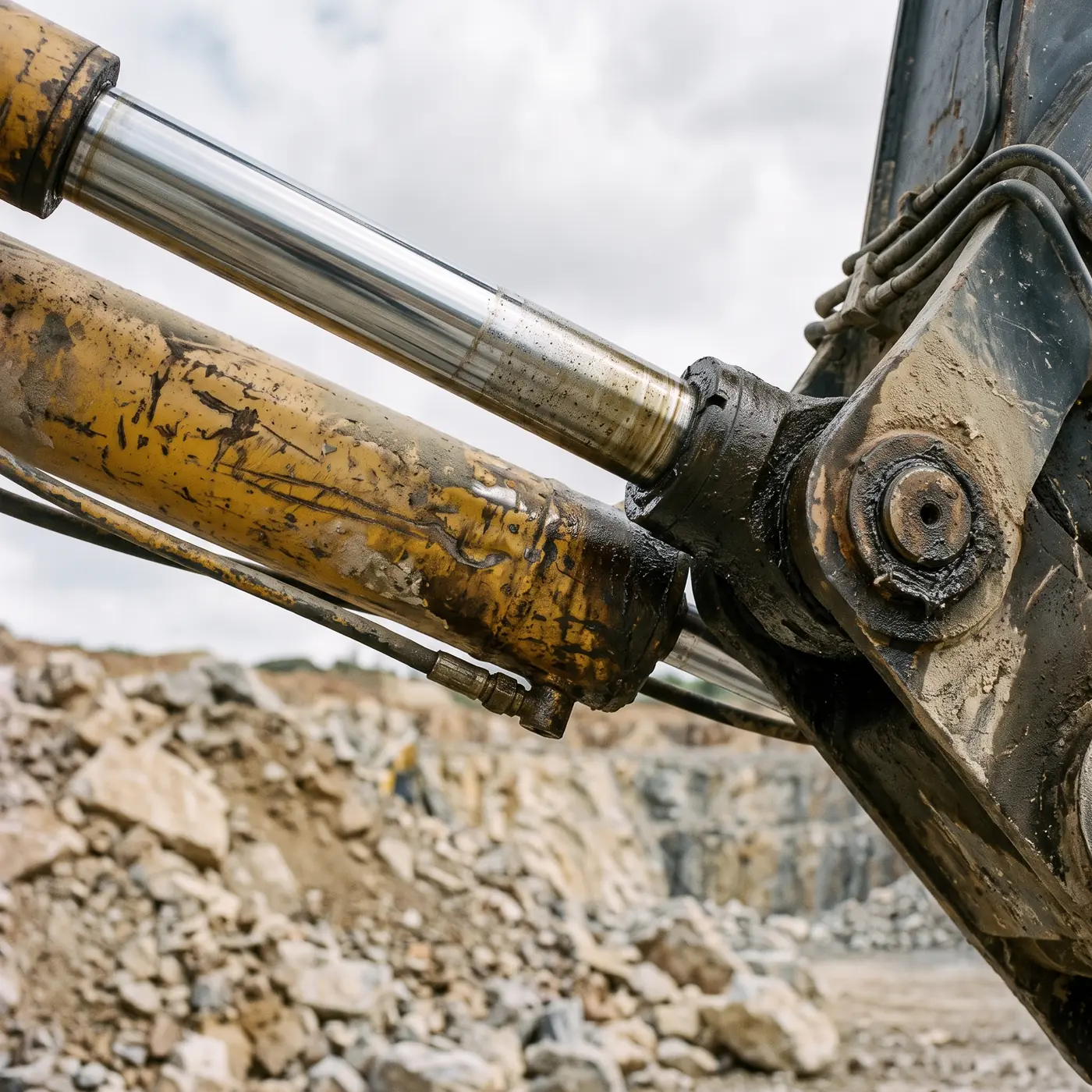

Гидроцилиндр — самый нагруженный и самый уязвимый элемент рабочего оборудования экскаватора. Он выдвигает стрелу, поворачивает рукоять, заворачивает ковш и держит машину на выносных опорах. При этом он единственный узел гидросистемы, который постоянно работает снаружи: под пылью, породной крошкой, перепадами температур и прямыми ударами о грунт.
Когда гидроцилиндр начинает подтекать или стрела медленно проседает под собственным весом, у механика есть два пути: перебрать узел или заменить его целиком. Разберём, как устроен цилиндр, по каким признакам ставить диагноз и в каком случае ремонт уже не имеет смысла.
Как устроен гидроцилиндр
Конструктивно это довольно простой узел, и именно поэтому он ремонтопригоден.
Гильза — стальная труба с хонингованной внутренней поверхностью. Внутри неё ходит поршень. Качество хонингования определяет ресурс уплотнений: чем ровнее зеркало, тем дольше живут манжеты.
Шток — полированный стержень с хромовым покрытием. Хром защищает сталь от коррозии и снижает трение. Толщина покрытия — обычно десятки микрон, и любой глубокий задир пробивает его насквозь до чёрного металла.
Поршень с уплотнительными кольцами разделяет полости цилиндра. Именно он превращает давление масла в усилие: подаём масло в поршневую полость — шток выдвигается, в штоковую — втягивается.
Передняя крышка (буксa) с комплектом уплотнений: манжета штока, грязесъёмник, направляющее кольцо. Через неё шток выходит наружу, и она же первой принимает на себя абразив.
Проушины с шарнирными подшипниками и пальцами, через которые цилиндр крепится к стреле, рукояти и раме.
На карьерном экскаваторе рабочее давление в гидросистеме доходит до 300–350 бар. При диаметре поршня 160 мм это означает усилие в десятки тонн на штоке. Отсюда и требования к точности: зазоры в сотые доли миллиметра, отклонение геометрии гильзы — приговор для уплотнений.
Какие цилиндры стоят на экскаваторе
На гусеничном экскаваторе классической компоновки работают минимум пять гидроцилиндров:
- цилиндр стрелы (обычно два, по одному с каждой стороны) — поднимает и опускает стрелу;
- цилиндр рукояти — самый длинный ход, самая большая нагрузка на изгиб;
- цилиндр ковша — короткий, но работает с самыми высокими пиковыми давлениями при внедрении в породу;
- цилиндры поворота стрелы — на машинах с поворотной консолью;
- цилиндры выносных опор и отвала — на колёсных экскаваторах и экскаваторах-погрузчиках.
Ресурс у них разный. Цилиндр ковша изнашивается быстрее остальных: он совершает больше циклов за смену и чаще получает ударные нагрузки. Цилиндры стрелы служат дольше, но при выходе из строя обходятся дороже — они крупнее и, как правило, поставляются парой.
Признаки износа: что именно вы видите
Течь по штоку
Масло появляется на штоке и стекает по гильзе. Первым делом нужно понять характер течи.
Тонкая масляная плёнка на выдвинутом штоке — это норма. Смазка нужна самому уплотнению, полностью «сухой» шток означает, что манжета работает всухую и скоро разрушится. Тревожный признак — когда масло собирается в каплю и падает на землю, а на гильзе под крышкой образуется грязевой валик.
Причин у течи три:
- износ манжеты штока — самый частый и самый безобидный случай, лечится комплектом уплотнений;
- повреждение хрома на штоке — задир, скол или коррозия режут манжету, и новая проживёт ровно до следующего прохода по дефекту;
- изгиб штока — шток идёт с биением, уплотнение изнашивается неравномерно.
Проседание стрелы под нагрузкой
Классическая жалоба: подняли стрелу, заглушили машину, через двадцать минут стрела опустилась на полметра. Это уже не наружная течь, а внутренние перетечки — масло проходит через изношенные кольца поршня из одной полости в другую.
Перед тем как разбирать цилиндр, стоит исключить гидрозамок и распределитель: их золотники тоже пропускают. Простая проверка — отсоединить один из рукавов и посмотреть, идёт ли по нему масло при нагруженной стреле. Если гидросистема закрыта, а стрела всё равно проседает, вопрос к цилиндру.
Задиры на штоке
Продольные борозды на хроме появляются от абразива, попавшего под грязесъёмник, или от механического повреждения — задел стрелой за породу, уронили инструмент.
Мелкие риски, которые не цепляются ногтем, можно вывести полировкой. Задир глубже 0,1–0,2 мм требует восстановления покрытия или замены штока: манжета на нём долго не проживёт.
Люфт в проушинах
Стук при смене направления движения, овальная выработка в отверстии, разбитый палец. Часто это следствие несвоевременной смазки. Опасность в том, что перекос от разбитой проушины передаётся на шток и постепенно его гнёт — тогда придётся менять уже не втулку, а весь цилиндр.
Ремкомплект или новый цилиндр
Решение принимается по состоянию двух деталей: гильзы и штока. Всё остальное — расходники.
| Состояние узла | Решение |
|---|---|
| Течь по штоку, шток чистый, гильза без выработки | Ремкомплект уплотнений |
| Проседание стрелы, зеркало гильзы в норме | Кольца поршня + уплотнения |
| Мелкие риски на хроме без пробоя до металла | Полировка + ремкомплект |
| Глубокие задиры, коррозия хрома | Восстановление или замена штока |
| Овальность гильзы, задиры на зеркале | Замена цилиндра |
| Изгиб штока, деформация проушины | Замена цилиндра |
Экономика простая: ремкомплект стоит несколько процентов от цены нового цилиндра, поэтому при живой гильзе и штоке перебирать однозначно выгоднее. Но если зеркало гильзы уже имеет выработку, новые уплотнения не спасут — они разрушатся за считанные часы работы, и вы потеряете и деньги, и смену.
Отдельно про восстановление штоков хромированием. Технически это работает, но результат целиком зависит от исполнителя: важна и подготовка поверхности, и толщина слоя, и последующая шлифовка. На ответственных машинах, где простой стоит дороже детали, обычно проще поставить новый шток.
Что нужно знать, чтобы подобрать цилиндр или ремкомплект
Гидроцилиндры одной и той же модели экскаватора могут отличаться от партии к партии — производители меняют поставщиков уплотнений и корректируют конструкцию. Поэтому подбор «по модели машины» нередко даёт промах.
Для точного подбора нужно:
- Номер детали с таблички на корпусе цилиндра или из каталога запчастей. Это самый надёжный путь.
- Серийный номер экскаватора — по нему определяется исполнение узла для конкретной машины.
- Если таблички не осталось — замеры: диаметр поршня, диаметр штока, ход, монтажная длина между центрами проушин, диаметр отверстий проушин.
- Фотографии узла — по ним видно тип уплотнений, форму крышки и способ крепления.
Для ремкомплекта дополнительно понадобится тип уплотнений: полиуретан, NBR или комбинированные с фторопластом. Для карьерной техники, работающей при высоких температурах масла, полиуретановые манжеты предпочтительнее.
Как продлить ресурс
Большая часть отказов гидроцилиндров — не износ, а последствия эксплуатации.
Не оставляйте штоки выдвинутыми на стоянке. Открытый хром под дождём и снегом корродирует, а точечная коррозия работает как наждак по уплотнению. На длительной стоянке ставьте оборудование так, чтобы штоки были втянуты.
Следите за чистотой масла. Абразив в гидросистеме убивает и уплотнения, и зеркало гильзы. Фильтры меняются по регламенту, а не «когда будет время». В карьерной пыли интервал стоит сокращать.
Смазывайте пальцы. Разбитая проушина — прямой путь к перекосу и изгибу штока.
Не используйте цилиндр как упор. Работа «на выдвинутом до упора штоке» создаёт ударные нагрузки на крышку и заднее дно.
Проверяйте грязесъёмники. Порванный грязесъёмник стоит копейки, но пропускает абразив прямо к манжете и на зеркало гильзы.
